グラフを視覚的に表現するツールを探しているなら、Graphvizは最適な選択肢です。この強力なソフトウェアを使えば、複雑なデータを簡単に理解できるグラフに変換できます。しかし、初めての方にはインストールが難しいと感じるかもしれません。私たちが手助けします。
Graphviz インストールの概要
Graphvizを使用するためのインストール手順はシンプルです。以下のステップに従い、スムーズにインストールできます。各ステップでは必要なアクションを明確に示します。
- 公式サイトにアクセスします。 Graphvizの公式サイト（https://graphviz.gitlab.io/）に入ります。
- Downloadセクションを探します。 ページ内をスクロールして「Download」リンクを見つけます。
- 使用するOSを選択します。 Windows、macOS、Linuxなど、お使いのオペレーティングシステムを選びます。
- インストーラーをダウンロードします。 選択したOSに合わせたインストーラーをクリックしてダウンロードします。
- ダウンロードしたファイルを開きます。 ダブルクリックしてインストーラーを起動します。
- インストール手順に従います。 画面の指示に従い、必要な設定を行います。
- 環境変数を設定します。 コマンドラインからGraphvizを使えるように、パスを通します。
- インストールを確認します。 コマンドプロンプトまたはターミナルを開き、「dot -V」と入力してバージョン情報を確認します。
システム要件
Graphvizをインストールする際、システム要件を確認することが重要です。適切な環境が整っていないと、正しく動作しない可能性があります。以下に必要な要件を示します。
オペレーティングシステム
Graphvizは、以下のオペレーティングシステムでサポートされています。
- Windows: Windows 8以上のバージョンが推奨されます。
- macOS: macOS 10.12（Sierra）以上が必要です。
- Linux: Debian、Ubuntu、Fedora、またはCentOSなど、多くのディストリビューションが対応しています。
各オペレーティングシステムによって、インストール手順や使用できる機能が異なるため、私たちが選択する際には注意が必要です。
必要なライブラリ
Graphvizをスムーズに動かすために、以下のライブラリが必要です。これらのライブラリがインストールされていない場合、エラーが発生するか、機能が制限される可能性があります。
- graphviz-dev: 開発用ライブラリが必要です。
- libcgraph: グラフ構造を処理するためのライブラリです。
- libgvc: グラフィックスを処理するために不可欠です。
- libgdk-pixbuf: 画像の処理をサポートします。
Graphvizのインストール手順
Graphvizのインストール手順を見ていきます。使用するOSによって手順が異なりますが、ここで詳しく解説します。
Windowsでのインストール
- Graphvizの公式サイトにアクセスする。
Graphvizダウンロードページに行きます。

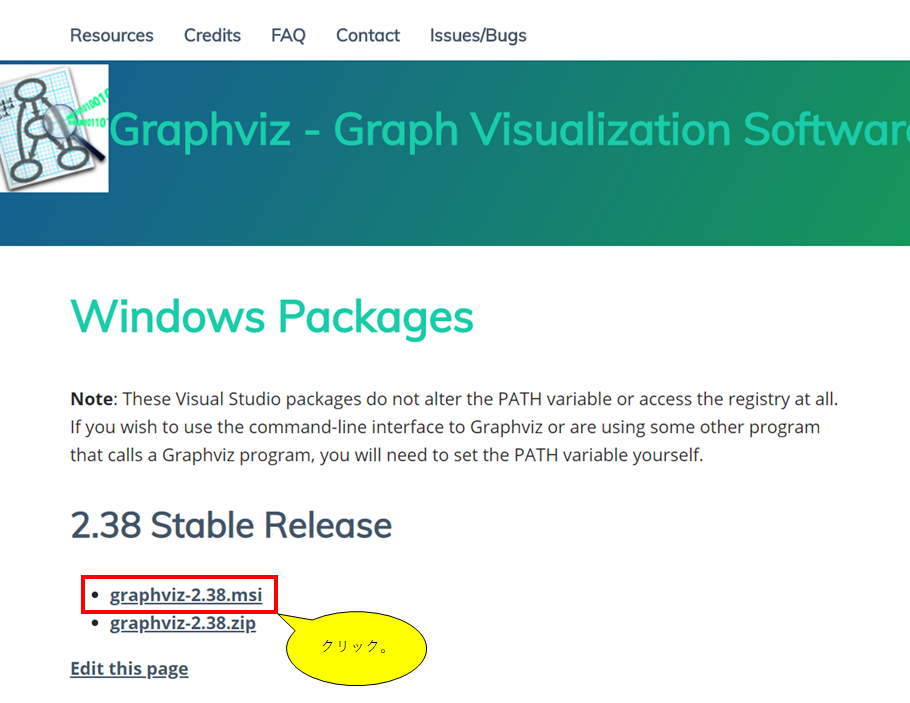

- Windows用のインストーラーを選択する。
「Stable release」セクションから「Graphviz for Windows」をクリックします。
- インストーラーをダウンロードする。
形式は「.msi」で、適切なバージョンを選択してください。
- インストーラーを実行する。
ダウンロードしたファイルをダブルクリックし、インストール手順に従います。
- 環境変数を設定する。
システム環境変数の「Path」にGraphvizのインストールパスを追加します。
- インストールを確認する。
コマンドプロンプトで「dot -V」と入力し、バージョンが表示されたら成功です。
macOSでのインストール
- Homebrewをインストールする。
すでにインストールしていない場合、ターミナルで次のコマンドを入力します。
/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)" - Graphvizをインストールする。
ターミナルで以下のコマンドを実行します。
brew install graphviz - インストールを確認する。
コマンドを入力し、バージョンを確認します。
dot -V Linuxでのインストール
- パッケージマネージャを使用する。
ディストリビューションに応じて、次のコマンドを使います。
UbuntuやDebianの場合：
sudo apt-get install graphviz Fedoraの場合：
sudo dnf install graphviz - 依存関係を確認する。
必要なライブラリがインストールされていることを確認します。例えば、以下のライブラリが必要です。
- graphviz-dev
- libcgraph
- libgvc
- libgdk-pixbuf
- インストールを確認する。
以下のコマンドを実行して、成功を確認します。
dot -V Graphvizの基本的な使い方
Graphvizの基本的な使用方法を理解することで、グラフを簡単に描画できます。ここでは、簡単なグラフを描く方法と設定のカスタマイズについて説明します。
簡単なグラフの描画
以下の手順で簡単なグラフを描画します。
- テキストエディタを開き、グラフのDOT言語を記述します。例：
- digraph G {
- A -> B;
- B -> C;
- }
- ファイルを保存します。拡張子は“.dot”にします。
- コマンドラインを開きます。
- Graphvizを実行して、グラフを画像形式で出力します。コマンド例：
- dot -Tpng yourfile.dot -o output.png
- 出力ファイルを確認し、生成されたグラフを開きます。
この手順で、基本的なグラフが描画できます。シンプルな構造でも、データが視覚的に整理されることが実感できるでしょう。
設定のカスタマイズ
グラフをより魅力的に見せるために、設定をカスタマイズできます。以下の要素を調整して、グラフの見た目を変更します。
- ノードのスタイルを設定します。例：
- node [shape=circle];
- エッジの色を変更します。例：
- edge [color=blue];
- ラベルを追加します。例：
- A [label=”Start”];
- B [label=”Process”];
- カスタム属性を利用して、ノードをさらに装飾します。
トラブルシューティング
インストール中に問題が発生する場合があります。以下の手順に従って解決を試みましょう。
インストールエラーの解決
- エラーメッセージを確認する
エラーメッセージには具体的な問題が記載されています。これを無視せず、必要な情報をメモします。
- 依存関係を確認する
必要なライブラリが不足している場合、インストールは失敗します。graphviz-dev、libcgraph、libgvc、libgdk-pixbufなどを確認します。
- パッケージマネージャを使用する
OSに応じたパッケージマネージャで不足しているライブラリをインストールします。たとえば、Ubuntuの場合は次のコマンドを実行します。
sudo apt-get install graphviz graphviz-dev - 環境変数を確認する
環境変数が正しく設定されているか確認します。特にWindowsでは、PATHにGraphvizのインストールパスが含まれている必要があります。
- 再インストールを試す
問題が解決しない場合、Graphvizをアンインストールし、再度インストールを実行します。この際、最新版を公式サイトからダウンロードすることを推奨します。
グラフの表示問題
- 出力形式を確認する
グラフを生成する際、指定した出力形式が正しいか確認します。一般的な形式にはPNG、SVGがあります。
- コマンド実行を確認する
グラフを生成するコマンドが正しく実行されているか確認します。コマンドには正しいファイル名と拡張子が含まれている必要があります。
- ファイルパスをチェックする
入力ファイルのパスが正しいか再確認します。特に、絶対パスを使用するとエラーを回避できる場合があります。
- 出力先の権限を確認する
出力先のフォルダに書き込み権限があるか確認します。権限が不足していると、正常にファイルを書き込むことができません。
- 依存関係が満たされているか確認する
描画に必要なライブラリが正常にインストールされ、動作していることを確認します。特に、cairoライブラリがインストールされているかチェックします。
Conclusion
Graphvizのインストールは少し手間がかかるかもしれませんが私たちが紹介した手順に従えばスムーズに進められます。各OSに応じたインストール方法を理解し必要なライブラリを確実にインストールすることでエラーを避けられます。またトラブルシューティングのポイントを押さえることで問題解決も容易になります。
Graphvizを使って視覚的にデータを整理する楽しさをぜひ体験してみてください。私たちのガイドがあなたのGraphvizの旅の助けになれば嬉しいです。これからのグラフ作成がより魅力的で効率的になることを願っています。
